Calcolo diametro punta

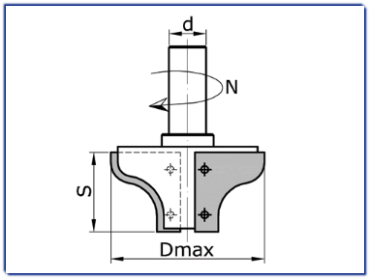

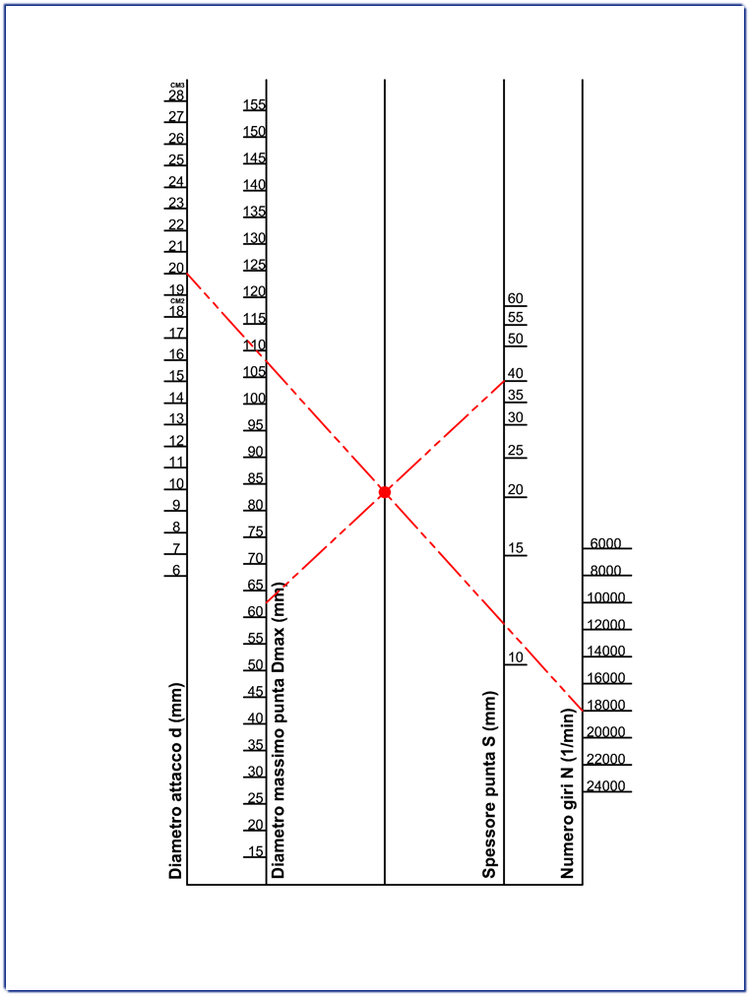

Diagramma per determinare il diametro e lo spessore massimo di una punta sagomata in base al diametro dell'attacco ed al numero di giri.
Per calcolare il diametro massimo della punta sagomata potete inviarci la richiesta con i dati necessari. Vi risponderemo, senza alcun impegno, in tempi brevi. Altrimenti potete utilizzare la tabella di sotto, seguendo gli esempi sottoscritti.
Esempio:
Rilevare il diametro massimo di una punta con l'attaco d = 20 mm, che gira a N = 18.000 1/min, e spessore S = 40 mm.
Dal punto corrispondente dalla verticale sinistra (Diametro attacco) d = 20 mm seguire l'oblicua fino al punto della verticale destra (Numero giri) N = 18.000 1/min.
Nella seconda verticale a destra (Spessore punta) S = 40 mm, portare l'oblicua dell'intersezione del punto O/O alla seconda verticale sinistra (Diametro massimo punta), dove si leggerà Dmax = 62,50 mm.
